Con Trượt THK SVR-RH, SVR-LRH, SVS-RH, SVS-LRH – Block RH/LRH Cho Hệ Thống Dẫn Hướng Chính Xác
Trong các hệ thống máy CNC, máy gia công và tự động hóa, việc lựa chọn đúng chiều dài block, kích thước và cấu hình con trượt ảnh hưởng trực tiếp đến độ ổn định của cơ cấu. Dòng THK SVR-RH, SVR-LRH, SVS-RH và SVS-LRH mang đến nhiều lựa chọn block, phù hợp với những thiết kế máy có yêu cầu khác nhau về không gian lắp đặt và khả năng chịu tải.

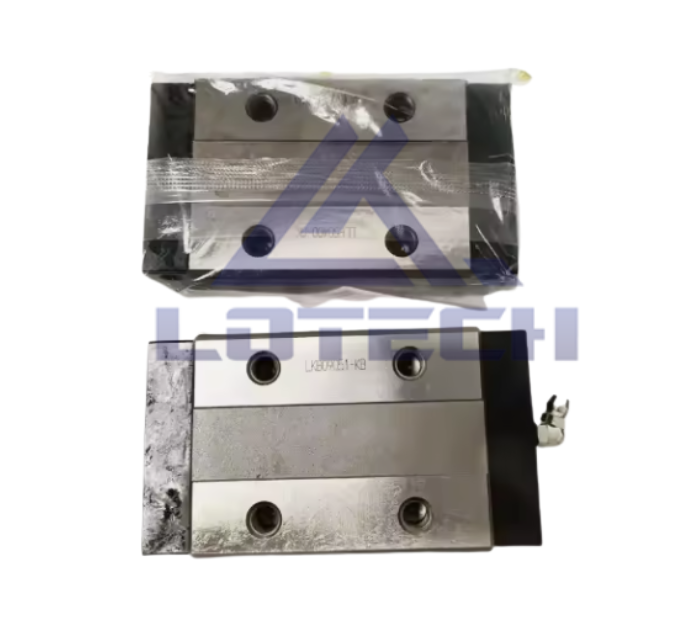

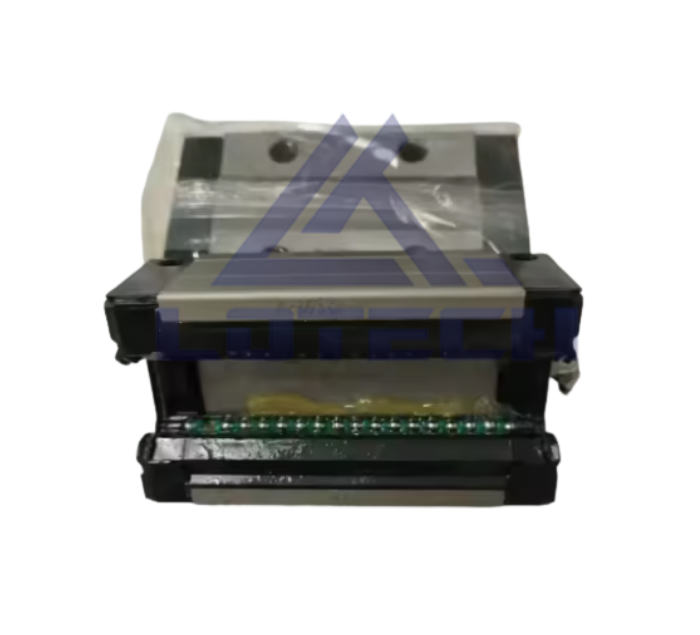

SVR-RH, SVR-LRH, SVS-RH, SVS-LRH khác nhau thế nào?
Điểm dễ nhận biết nhất nằm ở ký hiệu RH và LRH:
- RH: Block tiêu chuẩn, chiều dài gọn hơn, phù hợp khi không gian lắp đặt bị giới hạn.
- LRH: Block dài hơn, tăng chiều dài vùng tiếp xúc với ray, phù hợp với cơ cấu cần độ ổn định cao hơn.
Ví dụ ở size 35:
Ở size 45, chiều dài tăng từ 138,2 mm lên 171 mm; size 55 tăng từ 163,3 mm lên 200,5 mm.
Như vậy, khi chuyển từ RH sang LRH, chiều cao M và chiều rộng W cùng size vẫn giữ nguyên theo bảng, trong khi chiều dài block L tăng lên.

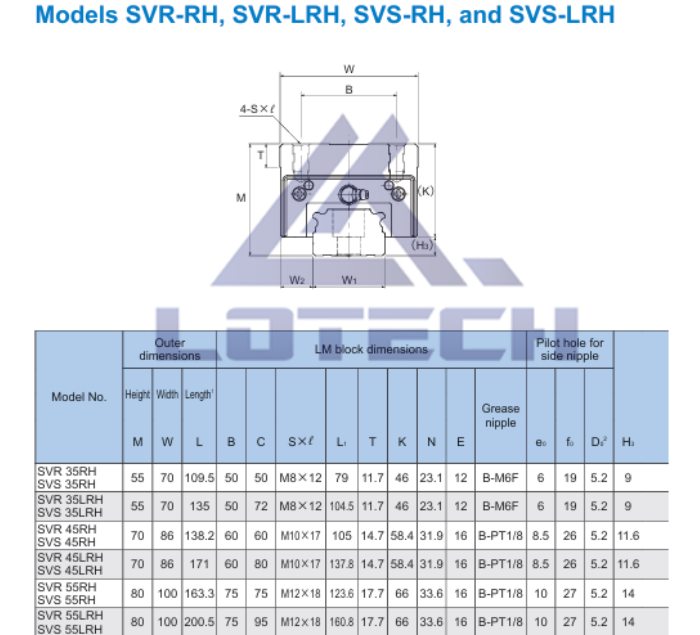

Thông số các model chính
Dòng sản phẩm trong tài liệu sử dụng các kích thước từ size 35 đến size 55, phù hợp với nhiều hệ thống dẫn hướng công nghiệp.
Khi nào nên chọn RH và LRH?
RH phù hợp khi máy cần block tiêu chuẩn, không gian lắp đặt hạn chế hoặc kết cấu đã được thiết kế theo chiều dài block cố định.
LRH nên được cân nhắc khi có đủ không gian và cần block dài hơn để tăng vùng tiếp xúc với ray, đặc biệt ở các cơ cấu có tải hoặc mô-men tác động đáng kể.
Tuy nhiên, khi thay thế con trượt, không nên chỉ dựa vào kích thước 35/45/55. Cần kiểm tra thêm RH/LRH, khoảng cách lỗ, preload, cấp chính xác và cấu hình ray để đảm bảo lắp đúng.
Giải mã mã mẫu
Ví dụ:
SVR35RH 2 QZ TTHH C0 +920L H T -II
Trong đó:
- SVR35: model/size.
- RH: kiểu block.
- 2: số block trên cùng một ray.
- QZ: bộ bôi trơn QZ.
- TTHH: ký hiệu bảo vệ chống nhiễm bẩn.
- C0: ký hiệu độ hở/preload.
- +920L: chiều dài ray 920 mm.
- H: cấp chính xác High.
- T: ký hiệu mối nối ray.
- -II: số lượng ray sử dụng trên cùng mặt phẳng.
Ứng dụng
Dòng SVR/SVS-RH và LRH có thể được sử dụng trong máy CNC, máy gia công cơ khí, trung tâm gia công, máy tự động hóa và các cơ cấu bàn trượt tuyến tính cần hệ thống dẫn hướng chính xác và ổn định.
Tóm lại: RH ưu tiên kích thước block tiêu chuẩn và không gian lắp đặt, còn LRH ưu tiên block dài hơn và khả năng ổn định của cơ cấu. Khi cần thay thế, hãy đối chiếu đầy đủ mã THK thay vì chỉ chọn theo size.
