Con Trượt THK SVS-C, SVS-LC – Thiết Kế Block Vuông Cho Chuyển Động Chính Xác Và Vận Hành Tốc Độ Cao
Trong các hệ thống tự động hóa hiện đại, yêu cầu không chỉ dừng lại ở khả năng chịu tải mà còn phải đảm bảo chuyển động êm, tốc độ cao và độ chính xác ổn định trong thời gian dài. Đó là lý do dòng SVS-C và SVS-LC được THK phát triển với thiết kế block vuông cân đối, giúp tối ưu độ cứng, giảm ma sát và duy trì độ chính xác ngay cả khi thiết bị hoạt động liên tục.
So với các dòng ray dẫn hướng thông thường, SVS Series mang đến sự cân bằng giữa khả năng chịu tải, tốc độ dịch chuyển và tuổi thọ, phù hợp cho các máy CNC, robot công nghiệp, máy cắt laser, máy lắp ráp tự động và nhiều thiết bị cơ khí chính xác.
Điểm nổi bật của dòng SVS-C
Điểm nhận diện của SVS-C là thiết kế block vuông (Square Type) với tỷ lệ chiều dài và chiều rộng cân đối, giúp phân bố tải trọng đồng đều trên toàn bộ cụm dẫn hướng. Kết hợp cùng 4 dãy bi tuần hoàn tiếp xúc góc 45°, con trượt có khả năng chịu tải theo cả bốn hướng, giảm hiện tượng lệch tâm và duy trì độ ổn định khi máy vận hành ở tốc độ cao.
Ray và block được chế tạo từ thép hợp kim tôi cứng, bề mặt được mài chính xác nhằm giảm ma sát, hạn chế mài mòn và tăng tuổi thọ cho toàn bộ hệ thống.
Phân biệt SVS-C và SVS-LC
Hai model sử dụng cùng tiết diện ray nhưng được thiết kế cho những yêu cầu tải trọng khác nhau.
SVS-C – Block tiêu chuẩn
SVS-C có chiều dài block tiêu chuẩn, phù hợp với hầu hết các hệ thống tự động hóa và máy gia công yêu cầu chuyển động nhanh, chính xác và tiết kiệm không gian lắp đặt.
SVS-LC – Block dài
SVS-LC là phiên bản Long Block, được tăng chiều dài nhằm bổ sung số lượng viên bi tuần hoàn và mở rộng diện tích tiếp xúc với ray. Điều này giúp cải thiện khả năng chịu mô-men, giảm rung động và tăng tuổi thọ khi hệ thống làm việc với tải trọng lớn hoặc chu kỳ vận hành liên tục.

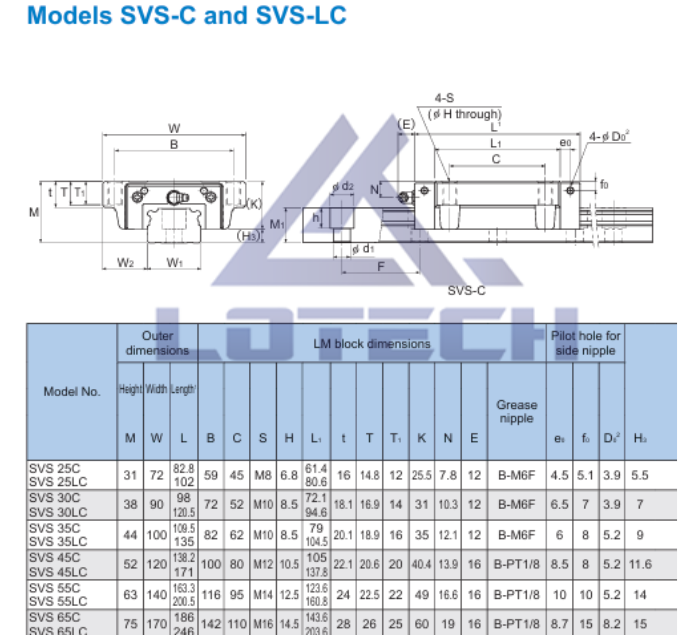

Thông số kỹ thuật
Ứng dụng của SVS-C và SVS-LC
Với khả năng vận hành ổn định và độ chính xác cao, dòng SVS được sử dụng phổ biến trong: Máy CNC và trung tâm gia công, máy cắt laser, máy khắc CNC, robot công nghiệp và robot gắp sản phẩm, dây chuyền lắp ráp tự động, máy đóng gói tốc độ cao, thiết bị đo lường và kiểm tra chính xác, máy sản xuất linh kiện điện tử.
Nên chọn SVS-C hay SVS-LC?
Nếu hệ thống yêu cầu kích thước nhỏ gọn, tốc độ cao và tải trọng trung bình đến lớn, SVS-C là lựa chọn phù hợp.
Đối với các ứng dụng có bàn máy dài, tải trọng lớn hoặc thường xuyên tăng giảm tốc, SVS-LC sẽ phát huy ưu thế nhờ block dài hơn, khả năng chống rung tốt hơn và phân bố tải đồng đều hơn, góp phần nâng cao tuổi thọ của cả ray và con trượt.
Kết luận
SVS-C và SVS-LC là dòng con trượt vuông THK được thiết kế để đáp ứng yêu cầu chuyển động chính xác, vận hành tốc độ cao và độ ổn định lâu dài. Trong đó, SVS-C phù hợp với các hệ thống tiêu chuẩn cần tối ưu không gian và hiệu suất, còn SVS-LC là lựa chọn dành cho các ứng dụng chịu tải lớn hơn hoặc yêu cầu chống rung, chống mô-men tốt hơn. Đây là dòng ray dẫn hướng lý tưởng cho các máy CNC, robot tự động và dây chuyền sản xuất hiện đại, nơi độ chính xác và độ bền luôn được đặt lên hàng đầu.
