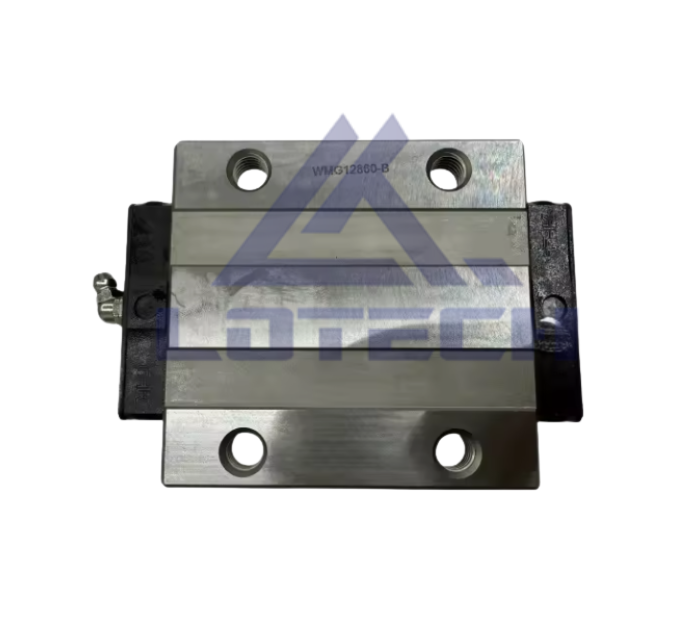

Con Trượt THK SVR-CH, SVR-LCH, SVS-CH, SVS-LCH – Block CH Cho Kết Cấu Máy Cần Độ Ổn Định Cao
Dòng SVR-CH, SVR-LCH, SVS-CH và SVS-LCH là nhóm con trượt THK có thiết kế block CH, phù hợp cho các hệ thống dẫn hướng cần kết hợp giữa khả năng chịu tải, độ cứng và không gian lắp đặt. Điểm cần chú ý khi lựa chọn là sự khác nhau giữa CH và LCH, trong đó LCH sử dụng block dài hơn.
CH và LCH khác nhau như thế nào?
Cùng một size, phiên bản CH có chiều dài block tiêu chuẩn, còn LCH có block dài hơn. Điều này thể hiện rõ trên bảng thông số:
| Model | M (mm) | W (mm) | L (mm) |
| SVR35CH/SVS35CH | 48 | 100 | 109,5 |
| SVR35LCH/SVS35LCH | 48 | 100 | 135 |
| SVR45CH/SVS45CH | 60 | 120 | 138,2 |
| SVR45LCH/SVS45LCH | 60 | 120 | 171 |
| SVR55CH/SVS55CH | 70 | 140 | 163,3 |
| SVR55LCH/SVS55LCH | 70 | 140 | 200,5 |
Có thể thấy với cùng size, M và W không thay đổi, trong khi chiều dài L tăng đáng kể ở phiên bản LCH. Vì vậy, khi thay thế con trượt, cần kiểm tra cả chiều dài block chứ không nên chỉ dựa vào kích thước 35, 45 hoặc 55.
Điểm đáng chú ý của dòng CH
Thiết kế CH trong bảng tài liệu có chiều rộng W lớn so với chiều cao M. Đây là cấu hình phù hợp khi kết cấu máy cần một block có bề rộng lớn để bố trí trên cụm bàn hoặc cơ cấu chuyển động.
Dòng sản phẩm có các size 35CH, 45CH và 55CH, đáp ứng nhiều kích thước hệ thống dẫn hướng. Phiên bản LCH được lựa chọn khi cần chiều dài block lớn hơn nhưng vẫn giữ nguyên chiều cao và chiều rộng theo cùng size.
Thông số kỹ thuật chính
Các dòng SVS-CH và SVS-LCH trong hình có cùng nhóm kích thước tương ứng với SVR theo bảng tài liệu.
Nên chọn CH hay LCH?
CH phù hợp khi cần chiều dài block tiêu chuẩn và muốn tiết kiệm không gian theo hướng chuyển động.
LCH phù hợp khi kết cấu máy cho phép block dài hơn và cần tăng chiều dài vùng tiếp xúc giữa block với ray. Tuy nhiên, không nên mặc định LCH luôn tốt hơn CH; việc lựa chọn còn phụ thuộc vào tải trọng, mô-men, không gian lắp đặt và cấu hình ray thực tế.
Giải mã mã mẫu
Mã mẫu trong catalogue:
SVR45LCH 2 QZ TTHH C0 +1200L P T -II
Có thể đọc theo cấu trúc:
- SVR45: Model/size 45.
- LCH: Kiểu block LCH.
- 2: Số block sử dụng trên cùng ray.
- QZ: Có bộ bôi trơn QZ.
- TTHH: Ký hiệu phụ kiện bảo vệ chống nhiễm bẩn.
- C0: Ký hiệu độ hở hướng kính/preload.
- +1200L: Chiều dài ray LM 1200 mm.
- P: Cấp chính xác theo ký hiệu trong catalogue.
- T: Ký hiệu ray LM được nối.
- -II: Số lượng ray sử dụng trên cùng mặt phẳng.
Ứng dụng
Dòng SVR-CH/LCH và SVS-CH/LCH có thể được lựa chọn cho các hệ thống máy CNC, máy gia công, bàn trượt tuyến tính, thiết bị tự động hóa và các cơ cấu chuyển động cần block có chiều rộng lớn.
Kết luận
Nếu CH phù hợp với nhu cầu sử dụng block tiêu chuẩn thì LCH là lựa chọn khi cần block dài hơn. Đặc biệt, ở size 55, chiều dài block tăng từ 163,3 mm lên 200,5 mm giữa CH và LCH, trong khi chiều cao và chiều rộng vẫn giữ ở M = 70 mm, W = 140 mm.
Khi đặt hàng hoặc thay thế con trượt THK SVR-CH, SVR-LCH, SVS-CH, SVS-LCH, nên cung cấp đầy đủ mã cấu hình thay vì chỉ báo size để đảm bảo chọn đúng sản phẩm.
