Ray Trượt Vuông Mini THK SRS-S/M/N: Thông Số Kỹ Thuật Và Ứng Dụng Thực Tế
Ray trượt vuông SRS-S/M/N là gì?

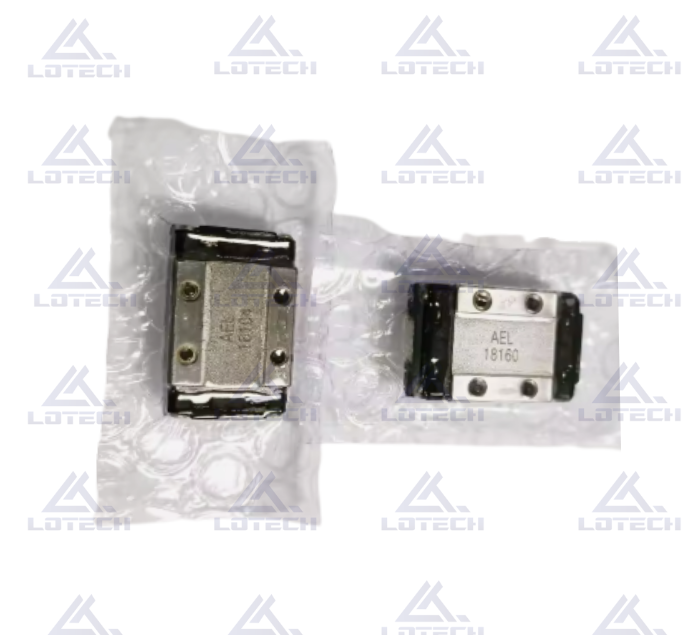

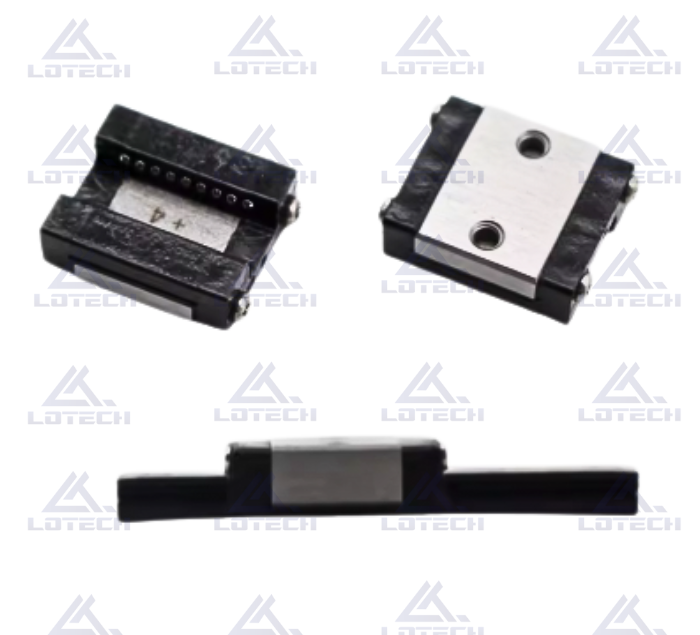

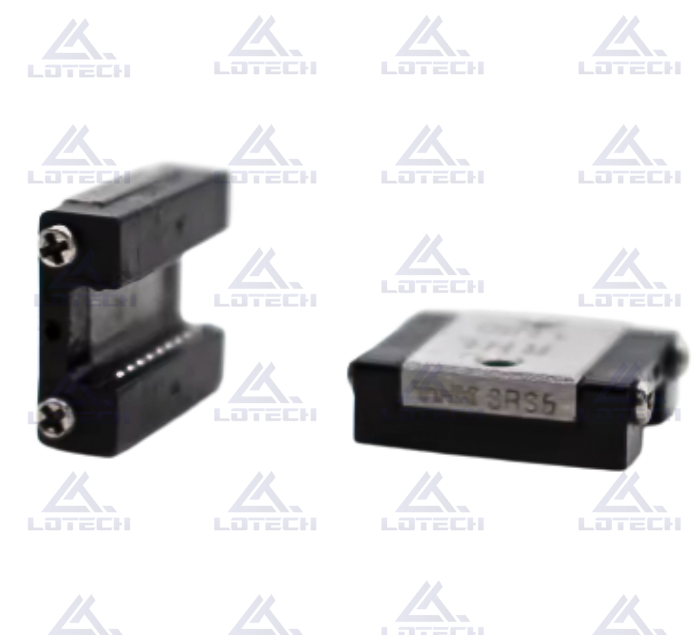

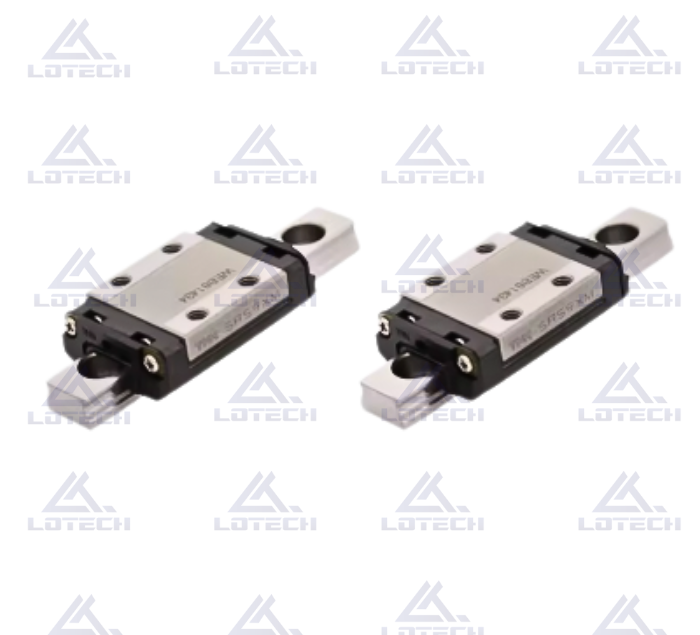

Ray trượt vuông mini (LM Guide) THK dòng SRS-S, SRS-M và SRS-N là dòng sản phẩm siêu nhỏ gọn, kích thước con trượt chỉ từ 6mm đến 13mm, được thiết kế cho các thiết bị chính xác cao đòi hỏi không gian lắp đặt cực kỳ hạn chế. Ba biến thể S/M/N khác nhau chủ yếu ở chiều dài con trượt (Length – L): loại S ngắn nhất (tiêu chuẩn), loại M dài trung bình, loại N dài nhất, giúp tăng độ cứng vững và khả năng chịu tải mô-men khi cần thiết.
Thông số kích thước các model phổ biến
Bảng thông số kích thước con trượt (LM block) đầy đủ theo từng model SRS-S/M/N:
Đơn vị: mm. Khách hàng nên tham chiếu catalog chính hãng THK để đảm bảo lắp đặt đúng thiết kế (cột H1 và các dung sai chi tiết khác).
Cách đọc mã model SRS
Mã sản phẩm THK được cấu trúc theo quy tắc: 2 – SRS12M – QZ – UU – C1 – +220L – P – M – Ⅱ, trong đó mỗi ký hiệu thể hiện:
- 2: số lượng LM block sử dụng trên cùng một ray
- SRS12M: mã model và loại con trượt (S/M/N)
- QZ: có vú mỡ bôi trơn (Lubricator) hay không — chỉ áp dụng cho block đơn, không lắp sẵn khi đặt hàng
- UU: phụ kiện chống bụi/chống nhiễm bẩn
- C1: cấp khe hở hướng tâm (Radial clearance) – Normal hoặc Light preload
- +220L: chiều dài ray thực tế (mm)
- P: cấp độ chính xác (Precision – ngoài ra còn có Normal grade không ký hiệu và High accuracy grade H)
- M: vật liệu ray – thép không gỉ (Stainless)
- Ⅱ: ký hiệu số lượng ray dùng song song trên cùng mặt phẳng
Ưu điểm nổi bật của dòng SRS-S/M/N
- Siêu nhỏ gọn: kích thước từ 6mm–13mm, phù hợp thiết bị mini, dụng cụ chính xác không gian hẹp.
- Ba tùy chọn chiều dài linh hoạt (S/M/N): dễ dàng chọn theo yêu cầu độ cứng vững và mô-men tải của ứng dụng — S cho hành trình ngắn, M cân bằng, N cho tải mô-men lớn.
- Độ chính xác cao: có cấp Normal, High accuracy (H) và Precision (P) đáp ứng nhiều mức yêu cầu.
- Thiết kế tối ưu ma sát thấp: phù hợp chuyển động tốc độ cao trong không gian nhỏ.
Ứng dụng thực tế
Ray trượt mini SRS-S/M/N thường được dùng trong: thiết bị y tế cầm tay/bàn mổ chính xác, máy in 3D mini, thiết bị quang học – camera tự động lấy nét, robot công nghiệp cỡ nhỏ, máy đo lường độ chính xác cao, thiết bị bán dẫn, và các cơ cấu truyền động trong thiết bị điện tử tiêu dùng.
