Ray Trượt Vuông Mini THK SRS-WS/WM/WN: Thông Số Kỹ Thuật Và Ứng Dụng Thực Tế
Ray trượt vuông SRS-WS/WM/WN là gì?

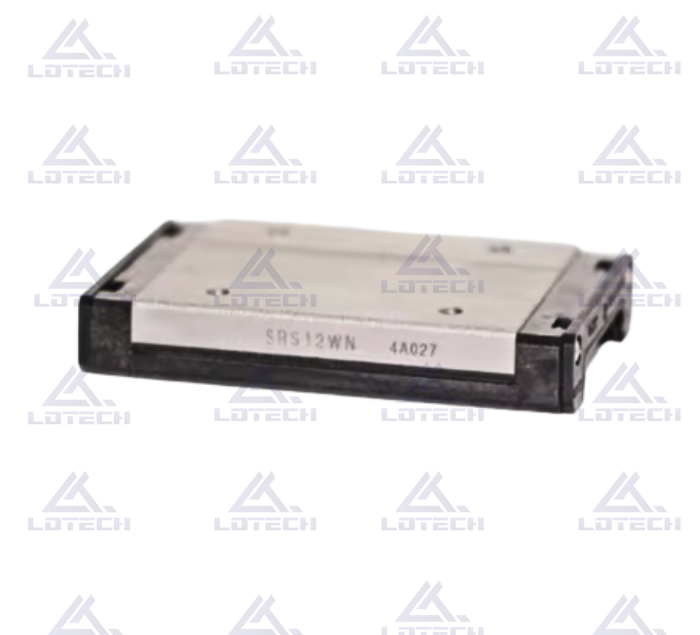

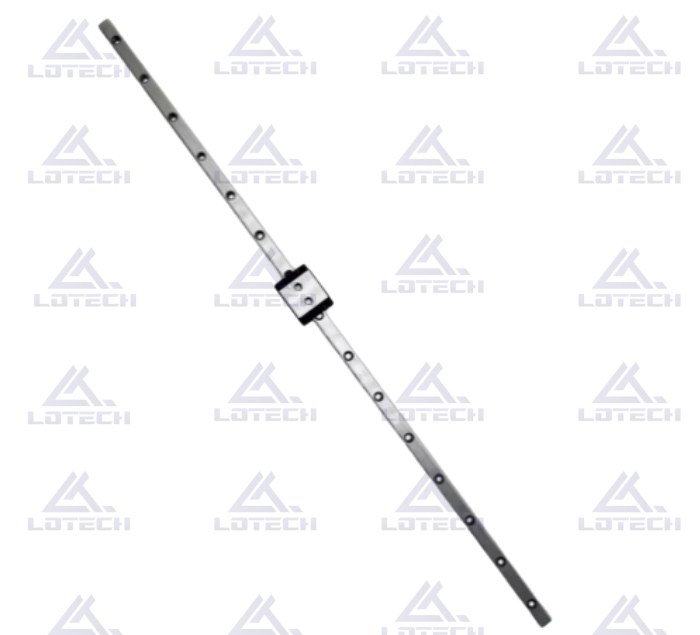

Ray trượt vuông mini (LM Guide) THK dòng SRS-WS, SRS-WM và SRS-WN là biến thể "W" (Wide) của họ sản phẩm SRS, được thiết kế với chiều rộng con trượt (W) lớn hơn so với dòng SRS-S/M/N tiêu chuẩn cùng size, giúp tăng độ ổn định và khả năng chịu mô-men xoắn khi lắp đặt. Ba biến thể WS/WM/WN khác nhau chủ yếu ở chiều dài con trượt (Length – L): WS ngắn nhất (tiêu chuẩn), WM dài trung bình, WN dài nhất, phù hợp tùy theo yêu cầu độ cứng vững của từng ứng dụng.
Thông số kích thước các model phổ biến
Bảng thông số kích thước con trượt (LM block) đầy đủ theo từng model SRS-WS/WM/WN:
Đơn vị: mm. Khách hàng nên tham chiếu catalog chính hãng THK để đảm bảo lắp đặt đúng thiết kế (cột H1 và các dung sai chi tiết khác).
Cách đọc mã model SRS-W
- Mã sản phẩm THK được cấu trúc theo quy tắc: 2 – SRS12WM – QZ – UU – C1 – +470L – P – M – Ⅱ, trong đó mỗi ký hiệu thể hiện:
- 2: số lượng LM block sử dụng trên cùng một ray
- SRS12WM: mã model và loại con trượt (WS/WM/WN)
- QZ: có vú mỡ bôi trơn (Lubricator) hay không — chỉ áp dụng cho block đơn, không lắp sẵn khi đặt hàng
- UU: phụ kiện chống bụi/chống nhiễm bẩn
- C1: cấp khe hở hướng tâm (Radial clearance) – Normal hoặc Light preload
- +470L: chiều dài ray thực tế (mm)
- P: cấp độ chính xác (Precision – ngoài ra còn có Normal grade không ký hiệu và High accuracy grade H)
- M: vật liệu ray – thép không gỉ (Stainless)
- Ⅱ: ký hiệu số lượng ray dùng song song trên cùng mặt phẳng
Ưu điểm nổi bật của dòng SRS-WS/WM/WN
- Chiều rộng con trượt lớn hơn: giúp tăng độ ổn định ngang và khả năng chịu mô-men xoắn tốt hơn dòng SRS tiêu chuẩn cùng size.
- Ba tùy chọn chiều dài linh hoạt (WS/WM/WN): dễ dàng chọn theo yêu cầu độ cứng vững và mô-men tải — WS cho hành trình ngắn, WM cân bằng, WN cho tải mô-men lớn.
- Độ chính xác cao: có cấp Normal, High accuracy (H) và Precision (P) đáp ứng nhiều mức yêu cầu.
- Kích thước mini nhưng chịu lực tốt: phù hợp thiết bị nhỏ gọn cần độ cứng vững vượt trội.
Ứng dụng thực tế
Ray trượt mini SRS-WS/WM/WN thường được dùng trong: thiết bị y tế và phòng thí nghiệm chính xác, máy quang học – camera tự động lấy nét, robot công nghiệp cỡ nhỏ cần độ ổn định cao, thiết bị bán dẫn, máy đo lường chính xác, và các cụm truyền động trong thiết bị điện tử đòi hỏi chịu mô-men xoắn tốt hơn trong không gian hạn chế.
