SHS-R, SHS-RM, SHS-LR, SHS-LRM – Dòng Con Trượt Vuông Chịu Tải Cao Cho Không Gian Hẹp
Trong thiết kế máy CNC, robot công nghiệp hay các hệ thống tự động hóa, có nhiều vị trí lắp đặt bị giới hạn chiều rộng nhưng vẫn yêu cầu khả năng chịu tải lớn. Nếu sử dụng block rộng như SHS-C, hệ thống có thể không đủ không gian. Nếu chọn block hẹp thông thường, độ cứng và tải trọng có thể không đáp ứng yêu cầu.
Đó là lý do dòng SHS-R, SHS-RM, SHS-LR và SHS-LRM được phát triển.
Điểm nổi bật của dòng sản phẩm này là thiết kế chiều cao lớn hơn nhưng chiều rộng nhỏ hơn, giúp tăng độ cứng theo phương đứng và tối ưu không gian lắp đặt. Đây là lựa chọn thường gặp trên các trục Z của máy CNC, cụm nâng hạ, robot công nghiệp và các hệ thống chuyển động thẳng chịu tải trọng lớn.
SHS-R khác gì SHS-C và SHS-V?
Nhiều khách hàng khi thay thế con trượt thường phân vân giữa ba dòng SHS-C, SHS-V và SHS-R.
Nếu so sánh cùng cỡ ray 25:
Có thể thấy SHS-R giữ nguyên chiều rộng giống SHS-V nhưng chiều cao lớn hơn.
Điều này mang lại hai lợi ích:
- Tăng độ cứng theo phương đứng
- Tăng khả năng chịu tải mô-men
Vì vậy SHS-R thường được lựa chọn cho các cụm trục đứng hoặc các hệ thống có tải trọng tác động lớn theo phương thẳng đứng.
SHS-R – Phiên bản tiêu chuẩn của dòng block cao
SHS-R là phiên bản được sử dụng nhiều nhất trong nhóm này.
Thiết kế block có tỷ lệ chiều cao lớn hơn giúp sản phẩm hoạt động ổn định trên các trục chịu tải nặng.
Trong thực tế, SHS-R thường xuất hiện trên: Trục Z máy CNC, Máy khoan CNC, Máy phay CNC, Hệ thống nâng hạ tự động, Robot gắp sản phẩm.
Đây là dòng sản phẩm cân bằng giữa độ cứng, khả năng chịu tải và chi phí đầu tư.

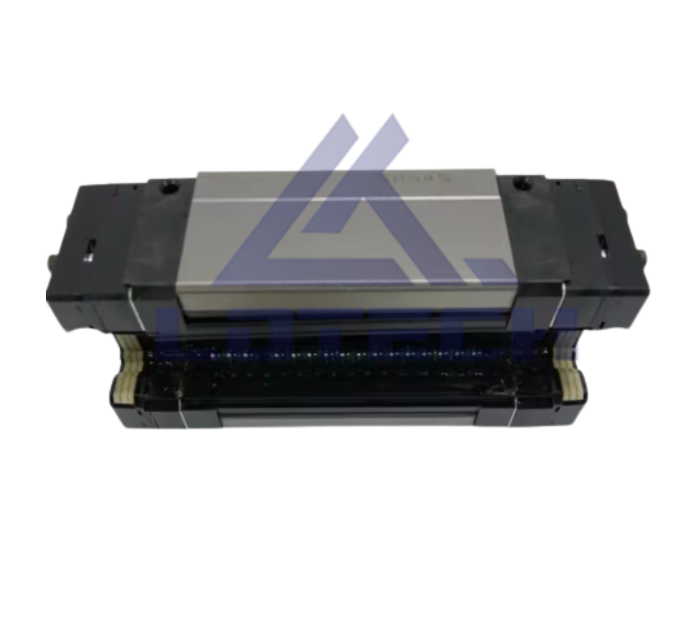

SHS-RM – Khi cần tiết kiệm chiều dài block
Trong nhiều thiết bị tự động hóa, khoảng không lắp đặt theo chiều dài khá hạn chế.
Đó là lúc SHS-RM phát huy ưu thế.

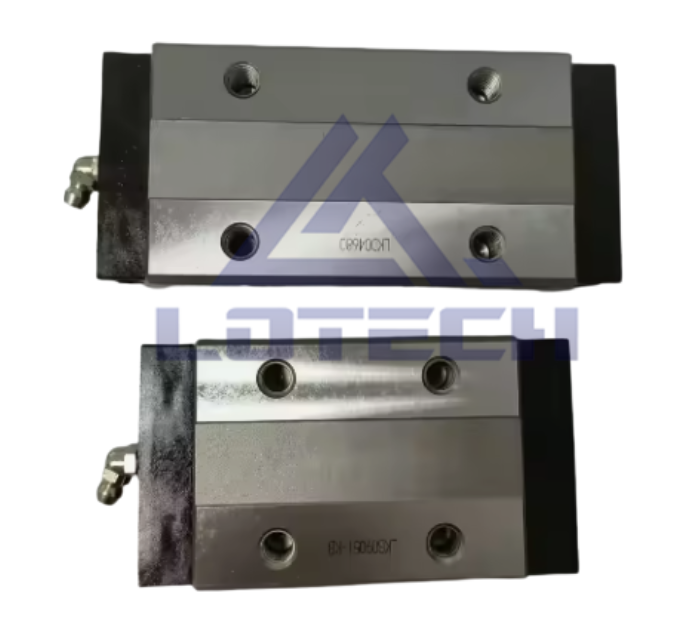

So với SHS-R, phiên bản RM có chiều dài block ngắn hơn nhưng vẫn giữ nguyên chiều cao và chiều rộng.
Ưu điểm của SHS-RM:
- Thiết kế nhỏ gọn
- Giảm trọng lượng cụm chuyển động
- Tối ưu không gian lắp đặt
Tuy nhiên do chiều dài block ngắn hơn nên khả năng chịu tải sẽ thấp hơn SHS-R và SHS-LR.
Dòng này phù hợp với: Máy đóng gói, thiết bị điện tử, máy dán nhãn, máy tự động kích thước nhỏ.
SHS-LR – Giải pháp cho tải trọng lớn và độ cứng cao
Nếu SHS-R là block tiêu chuẩn thì SHS-LR là phiên bản block dài.
Chiều dài block tăng lên giúp: Tăng số lượng bi tuần hoàn, tăng diện tích tiếp xúc, tăng khả năng chịu tải, tăng khả năng chống rung.
Trong môi trường sản xuất liên tục hoặc máy CNC công suất lớn, SHS-LR thường mang lại hiệu quả rõ rệt hơn so với block tiêu chuẩn.
Những ứng dụng thường sử dụng SHS-LR gồm: Trung tâm gia công CNC, máy phay CNC cỡ lớn, Robot công nghiệp tải nặng, hệ thống vận chuyển tự động.
SHS-LRM – Độ cứng tối đa trong không gian hạn chế
Đây là model cao cấp nhất trong nhóm SHS-R.
SHS-LRM kết hợp:
- Block cao
- Block dài
- Thiết kế hẹp
Nhờ vậy sản phẩm vừa chịu tải tốt vừa phù hợp với các kết cấu có không gian ngang hạn chế.
SHS-LRM thường được sử dụng trong: Máy CNC chính xác cao, máy sản xuất linh kiện điện tử, Robot tốc độ cao, máy đo kiểm tự động
Đối với các ứng dụng đòi hỏi độ ổn định lâu dài và sai số cực thấp, SHS-LRM thường là lựa chọn được ưu tiên.

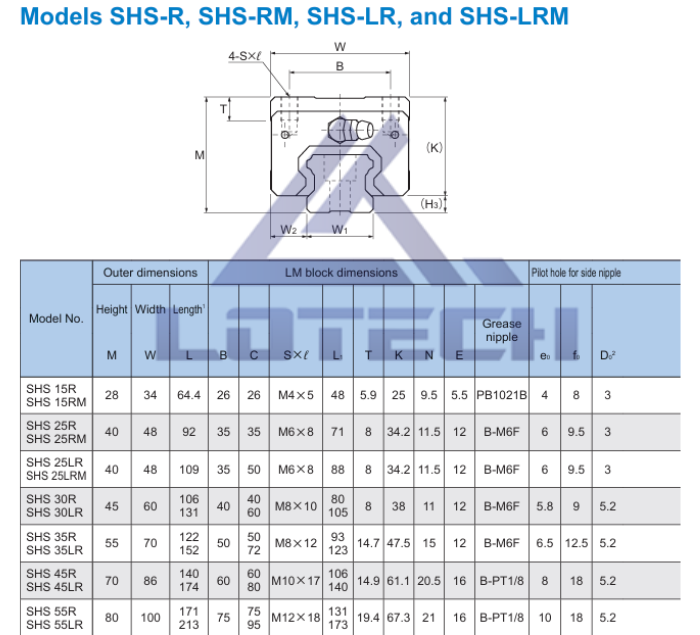

Thông số kỹ thuật dòng SHS-R
Khi nào nên chọn SHS-R thay vì SHS-C?
Nếu máy có đủ không gian lắp đặt theo chiều ngang, SHS-C vẫn là lựa chọn phổ biến nhất nhờ khả năng chịu tải cân bằng theo mọi hướng.
Tuy nhiên trong các trường hợp:
- Trục Z máy CNC
- Cụm nâng hạ
- Không gian lắp đặt hẹp
- Tải trọng tập trung theo phương đứng
SHS-R thường cho hiệu quả tốt hơn nhờ chiều cao block lớn và độ cứng cao hơn.
Có thể hiểu đơn giản:
- SHS-C: đa năng, phổ thông nhất.
- SHS-V: hẹp, thấp, tiết kiệm không gian.
- SHS-R: hẹp nhưng cao, chịu tải đứng tốt hơn.
- SHS-LR: phiên bản tải nặng của SHS-R.
Kết luận
SHS-R, SHS-RM, SHS-LR và SHS-LRM được phát triển cho những ứng dụng yêu cầu khả năng chịu tải cao nhưng bị giới hạn về chiều rộng lắp đặt. Với thiết kế block cao, hệ thống bi tuần hoàn 4 hướng và nhiều tùy chọn chiều dài block, dòng sản phẩm này phù hợp cho máy CNC, robot công nghiệp, hệ thống nâng hạ và các thiết bị tự động hóa chính xác. Việc lựa chọn đúng model sẽ giúp tăng độ cứng, giảm rung động và kéo dài tuổi thọ của toàn bộ hệ thống dẫn hướng tuyến tính.
