Bộ truyền bánh răng hành tinh là một hệ thống phức tạp gồm các bánh răng hành tinh, các li hợp ướt và phanh (dạng phanh dải). Được chia thành bộ truyền bánh răng hành tinh trước và sau, nó liên kết với các li hợp và phanh, đóng vai trò quan trọng trong việc nối và ngắt công suất. Những cụm bánh răng này chuyển đổi vị trí giữa phần sơ cấp và các phần tử cố định để tạo ra các tỷ số truyền bánh răng và vị trí số trung gian.
A. Cấu Tạo Bánh Răng Hành Tinh:

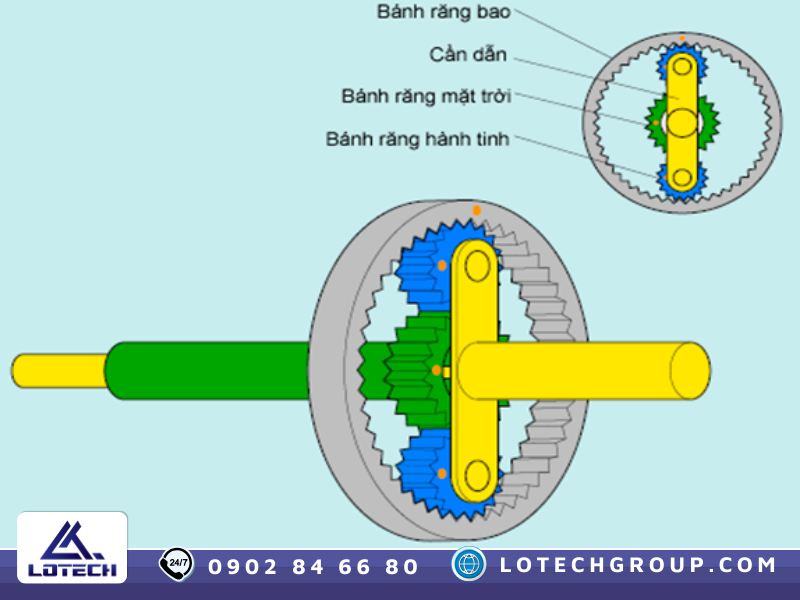

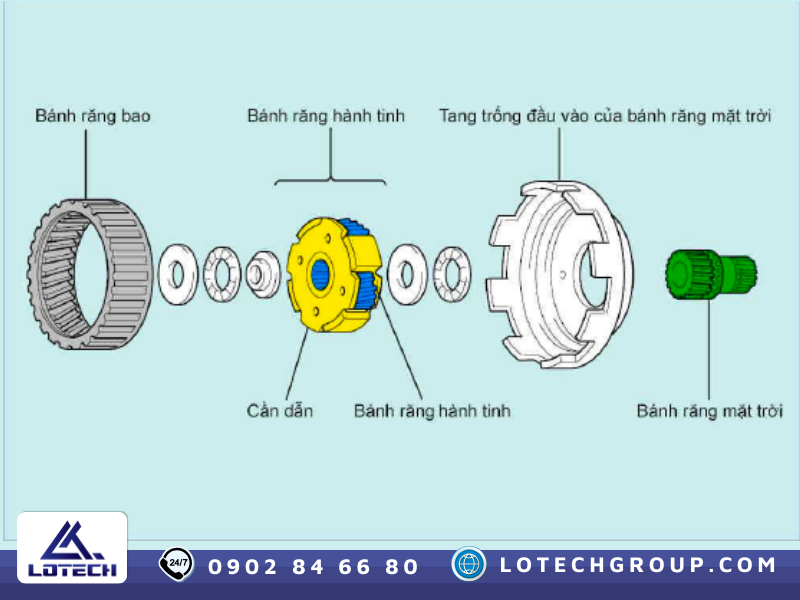

Các bánh răng trong bộ truyền bánh răng hành tinh bao gồm bánh răng bao, bánh răng hành tinh, bánh răng mặt trời và cần dẫn. Cần dẫn kết nối với trục trung tâm của từng bánh răng hành tinh, tạo ra chuyển động xoay chung quanh.
Với cấu trúc này, bánh răng hành tinh quay xung quanh bánh răng mặt trời, tạo ra hình ảnh giống như hành tinh quay xung quanh mặt trời, và vì thế chúng được gọi là các bánh răng hành tinh.
B. Nguyên Lý Làm Việc Bánh Răng Hành Tinh:
Dựa trên nguyên tắc của dẫn động bánh răng, khi hai bánh răng khớp ngoài, chúng sẽ quay ngược chiều với nhau, ngược lại khi ăn khớp trong. Các bánh răng hành tinh di chuyển theo nguyên lý này để thay đổi vị trí đầu vào, đầu ra, phần và các phần tử cố định, từ đó tạo ra các chức năng như giảm tốc, đảo chiều, nối trực tiếp và tăng tốc.
1. Giảm Tốc (tỷ số truyền > 1):

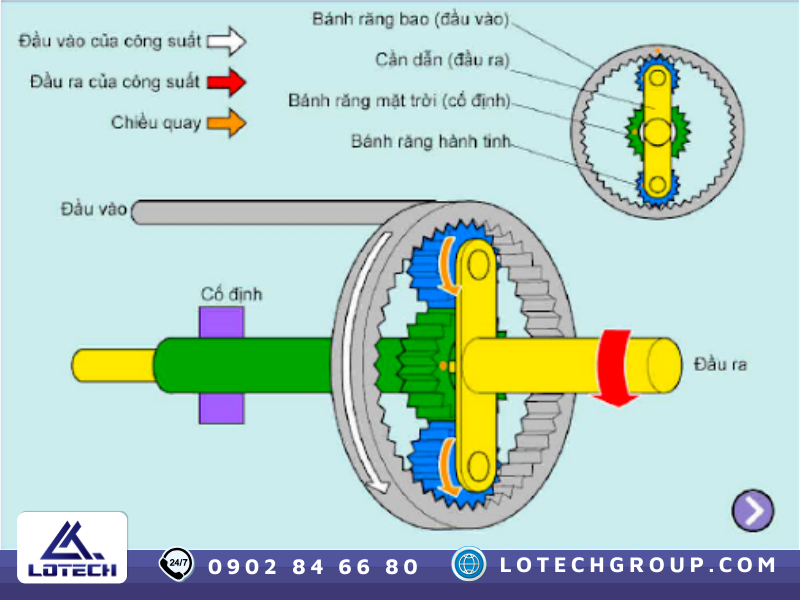

Khi bánh răng mặt trời cố định, bánh răng hành tinh xoay quanh nó, giảm tốc độ trục đầu ra so với trục đầu vào.
2. Đảo Chiều:

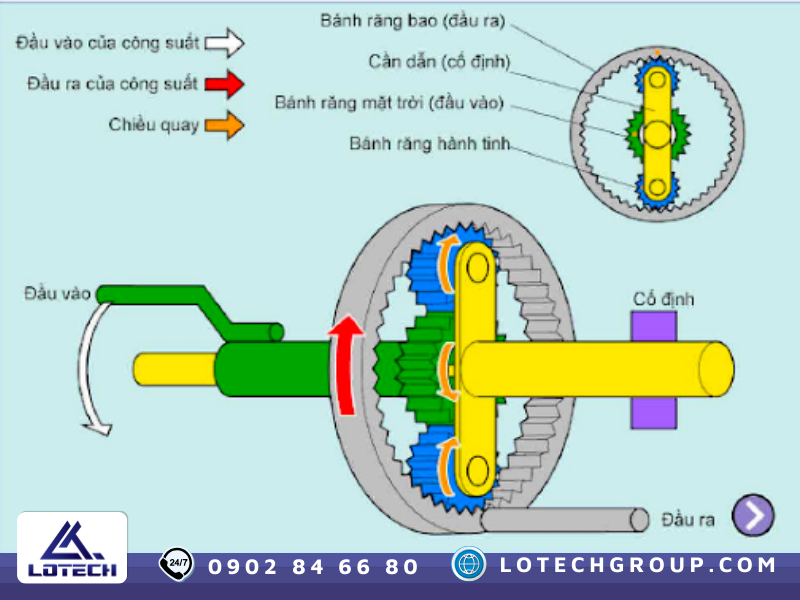

Khi cần dẫn cố định và bánh răng mặt trời quay, bánh răng bao xoay với hướng quay ngược chiều.
3. Nối Trực Tiếp (tỷ số truyền = 1):

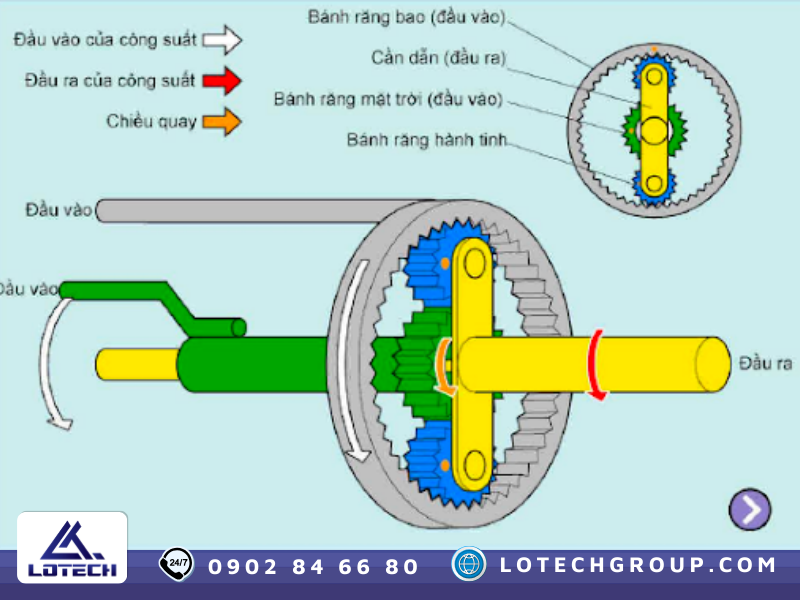

Bánh răng mặt trời và bánh răng bao quay với cùng một tốc độ khi cần dẫn cũng quay theo.
4. Tăng Tốc (tỷ số truyền < 1):
Khi cần dẫn quay theo chiều kim đồng hồ, bánh răng hành tinh tăng tốc, quay nhanh hơn với số răng trên bánh răng bao và bánh răng mặt trời làm cố định.
Những cụm bánh răng hành tinh này mang lại sự linh hoạt và hiệu suất cho bộ truyền bánh răng hành tinh, tạo ra một hệ thống truyền động mạnh mẽ trong các ứng dụng công nghiệp và máy móc hiện đại.
