ĐôThanh răng Bánh răng
Một

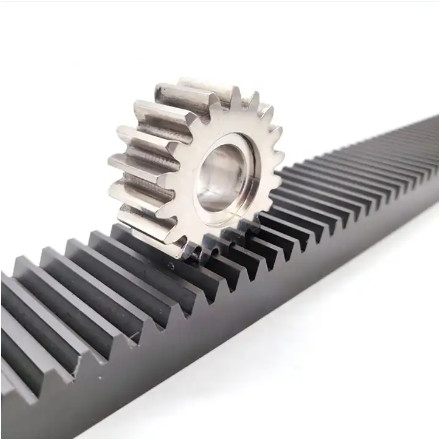

bánh răng còn được gọi là “Pinion” và các răng ăn khớp trên một thanh bánh răng
tuyến tính được gọi là “Rack”. Chuyển động quay được áp dụng cho bánh răng
làm cho thanh răng di chuyển. Qua đó, chuyển chuyển động quay của bánh
răng thành chuyển động tịnh tiến của thanh răng.

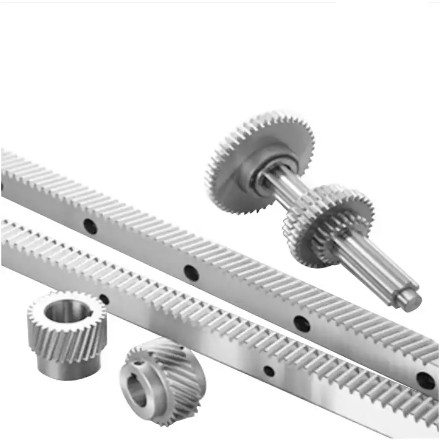

Các
loại bánh răng
Răng
thẳng có trục răng
song song với trục quay. Răng thẳng chạy song song với trục của bánh
răng. Di chuyển hoặc chuyển tải là thủ công hoặc đi bộ phía sau.
Răng
xoắn cung cấp khả năng ăn khớp liên tục dọc theo chiều dài
răng và thường êm hơn và hiệu quả hơn so với bánh răng thẳng. Bánh răng xoắn
giống như bánh răng trụ trong mặt phẳng quay, nhưng bao gồm các răng được xoắn
dọc theo đường xoắn ốc theo hướng dọc trục.
Lợi
thế của Thanh răng và Bánh răng
1. Ổn định cao
2. Khả năng tải cao
3. Nhỏ gọn hơn nhưng ít phức tạp hơn
4. Linh hoạt cho yêu cầu tùy chỉnh
5. Độ cứng không đổi trên toàn bộ chiều dài
hành trình cộng với hiệu suất hệ thống tốt.
|
Vật liệu
|
hình dạng răng
|
quá trình răng
|
xử lý nhiệt
|
mô-đun
|
Chiều dài
|
xử lý bề mặt
|
|
S=S45C
|
S=Spur giá đỡ
|
G=Mài
|
H=Xử lý nhiệt
|
M2/M3/M4
|
05=500mm
|
G=Mài
|
|
R=SCM440
|
H=Giá xoắn ốc
|
F=Cắt xong
|
Q=dập tắt
|
|
10=1000mm
|
B=phun cát
|
Mô-đun : 1.0 - 4.0, v.v.
Kích thước: 1. Kích thước tiêu chuẩn
2. Theo yêu cầu của bản vẽ của khách hàng.
Ứng
dụng của Thanh răng và Bánh răng
Máy
chế biến gỗ; bộ định tuyến CNC; Máy cắt kim loại tốc độ
cao; Chọn và đặt robot; Máy lắp ráp; Máy xử lý vật
liệu; Máy đóng gói; Tự động hóa; giàn; Máy công cụ; Cơ
chế nâng; Bảng trục XY; Cơ chế hướng dẫn; Trượt rô-bốt trục thứ
bảy.
