Trong bảo trì máy CNC và thiết bị tự động hóa, việc thay thế con trượt (linear Block) nhìn có vẻ đơn giản nhưng lại tiềm ẩn nhiều rủi ro. Chỉ cần sai lệch 0.5mm về chiều cao tổng thể hoặc chọn sai mã cấp chính xác, máy của bạn sẽ gặp hiện tượng rung lắc, gầm rú hoặc làm hỏng bề mặt gia công ngay lập tức.
Dưới đây là hướng dẫn chi tiết cách xác định kích thước và 5 mẹo "VÀNG" giúp bạn chọn đúng linh kiện thay thế.

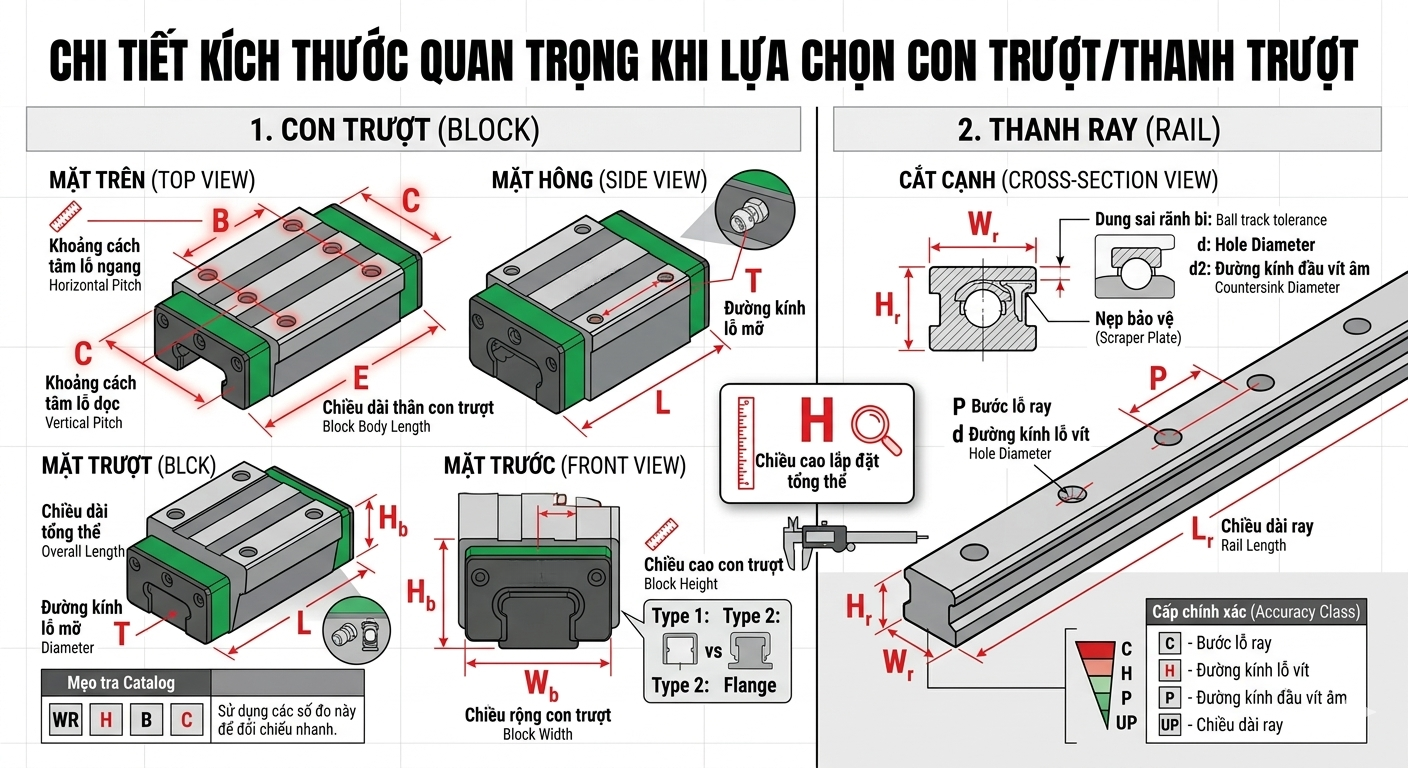

1. Các thông số kích thước "sống còn" cần đo đạc
Trước khi đặt mua con trượt mới, bạn cần dùng thước cặp điện tử để xác định 3 nhóm thông số sau:
Kích thước thanh ray (Rail)
- Chiều rộng ray (Wr): Các size phổ biến là 15, 20, 25,30,35,45,55,65 mm.
- Bước lỗ (P): Khoảng cách tâm giữa 2 lỗ bắt vít trên ray (quan trọng để khớp với lỗ ren trên thân máy).
Kích thước con trượt (Block)
- Bản rộng (W): Phân biệt loại có cánh (Flange) và không cánh (Square).
- Khoảng cách lỗ vít trên con trượt (B-C): Để đảm bảo lắp vừa bàn máy hiện tại.
Chiều cao lắp đặt tổng thể (H): Đây là kích thước đo từ đáy thanh ray lên đến mặt trên cùng của con trượt. Đây chính là thông số quyết định độ phẳng của bàn máy.
2. 5 Mẹo nhỏ giúp bạn tránh "sập bẫy" kích thước khi thay thế
Để không rơi vào tình trạng "mua về không lắp được" hoặc "lắp vào máy rung hơn cũ", hãy áp dụng 5 mẹo sau:
Mẹo 1: Đừng chỉ đo mỗi con trượt đơn lẻ
Sai lầm phổ biến nhất là chỉ đo chiều cao riêng con trượt. Thực tế, mỗi hãng (Hiwin, THK, PMI, TBI,...) có thể thiết kế rãnh bi khác nhau. Một con trượt hãng A có thể lắp vừa vào ray hãng B, nhưng chiều cao tổng thể H sẽ bị lệch đi vài phần mười milimet.
Lời khuyên: Luôn đặt con trượt mới lên thanh ray cũ đang dùng rồi mới đo chiều cao tổng thể H.
Mẹo 2: Kiểm tra độ cao đồng nhất (Parallelism)
Nếu máy của bạn sử dụng 2 thanh ray chạy song song, việc thay thế lẻ tẻ 1 con trượt là cực kỳ nguy hiểm.
- Nếu con trượt mới cao hơn con cũ dù chỉ 0.02mm, bàn máy sẽ bị bập bênh.
- Khi siết vít bàn máy, con trượt cao hơn sẽ chịu toàn bộ tải trọng, gây bó bi và nhanh hỏng.
Mẹo 3: Đối chiếu mã cấp chính xác (Accuracy Class)
Đừng chỉ nhìn vào kích thước, hãy nhìn vào ký tự cuối cùng của mã sản phẩm (ví dụ: C, H, P)
- C (Normal): Dùng cho máy gỗ, máy cắt đơn giản.
- H (High) / P (Precision): Dùng cho máy phay sắt, máy cần độ chính xác cao.
Nếu thay con trượt cấp C vào hệ thống đang chạy cấp P, máy sẽ bị rơ lắc và rung ở tốc độ cao.
Mẹo 4: Cẩn trọng với độ rơ (Preload)
Ký hiệu như Z0, ZA, ZB thể hiện độ khít của bi bên trong con trượt.
- Nếu chọn độ rơ quá lớn: Máy bị rung khi cắt nặng.
- Nếu chọn độ rơ quá khít (Preload cao): Máy chạy nặng, động cơ nhanh nóng và con trượt nhanh bị mòn.
Mẹo 5: Kiểm tra bước răng vit và vú mỡ
Mỗi dòng con trượt có vị trí lỗ châm mỡ khác nhau (ở đầu hoặc ở cạnh bên). Hãy đảm bảo con trượt mới không bị vướng vào các chi tiết khác của máy khi lắp vú mỡ để việc bảo trì sau này dễ dàng hơn.
3. Checklist nhanh khi mua con trượt thay thế
1. Hãng sản xuất: Có trùng với ray trượt cũ không?
2. Mã đầy đủ: Ví dụ HGH25CA
3. Kích thước H: Đo thực tế khi lắp trên ray có đạt chuẩn không?
4. Tình trạng bi: Tuyệt đối không tháo thanh nhựa dẫn hướng bi khi chưa lắp vào ray.
Kết luận: Việc thay thế con trượt, ray trượt đòi hỏi sự tỉ mỉ. Nếu bạn không chắc chắn về mã sản phẩm mình đang dùng, hãy chụp ảnh thông số khắc trên thân linh kiện và gửi cho đơn vị cung cấp uy tín để được tư vấn mã tương đương chính xác nhất.
Bạn đang gặp khó khăn trong việc đo khoảng cách lỗ hay xác định cấp chính xác của con trượt cũ? Hãy để lại bình luận hoặc nhắn tin để tôi hỗ trợ bạn tra cứu Catalog nhanh nhất!
