SHS-C, SHS-CM, SHS-LC, SHS-LCM – Nên Chọn Loại Con Trượt Nào Cho Máy CNC Và Hệ Thống Tự Động Hóa?
Khi tìm kiếm một dòng con trượt vuông cho máy CNC hoặc hệ thống tự động hóa, nhiều kỹ sư thường bắt gặp các mã SHS-C, SHS-CM, SHS-LC và SHS-LCM. Nhìn qua, các model này có thiết kế khá giống nhau, cùng sử dụng ray dẫn hướng SHS và cùng nguyên lý bi tuần hoàn bốn hướng. Tuy nhiên, mỗi dòng lại được phát triển cho những điều kiện làm việc hoàn toàn khác nhau.
Việc lựa chọn đúng model không chỉ giúp máy vận hành ổn định mà còn ảnh hưởng trực tiếp đến độ chính xác, độ rung, tuổi thọ ray trượt và chi phí bảo trì trong tương lai.
Dòng SHS được thiết kế để giải quyết vấn đề gì?
Trong các hệ thống chuyển động tuyến tính, tải trọng thường không chỉ tác động theo một phương. Khi đầu spindle của máy CNC tăng tốc, khi robot công nghiệp vươn tay gắp sản phẩm hoặc khi bàn máy mang tải trọng lớn di chuyển liên tục, hệ ray trượt sẽ đồng thời chịu lực theo phương đứng, phương ngang và mô-men xoắn.
Dòng SHS được phát triển nhằm giải quyết chính bài toán đó. Với thiết kế rãnh bi tiếp xúc bốn điểm, tải trọng được phân bổ đều trên toàn bộ hệ bi tuần hoàn, giúp con trượt duy trì độ chính xác cao ngay cả khi hoạt động ở tốc độ lớn hoặc mang tải trọng nặng.
Ngoài khả năng chịu tải, dòng SHS còn được đánh giá cao nhờ độ cứng lớn và độ ổn định lâu dài. Đây là lý do dòng sản phẩm này thường xuất hiện trên các máy CNC, máy cắt laser, robot công nghiệp, máy ép điện và các thiết bị tự động hóa yêu cầu độ chính xác cao.

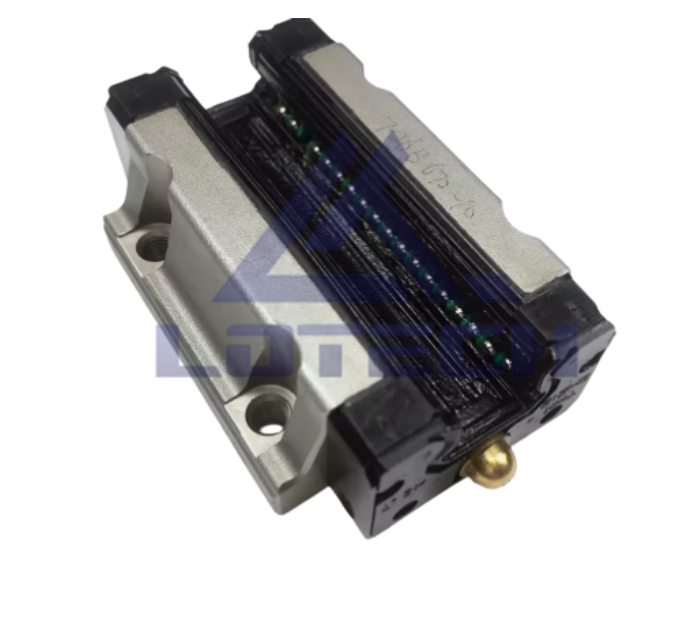

SHS-C – Lựa chọn tiêu chuẩn cho đa số ứng dụng
SHS-C là phiên bản được sử dụng phổ biến nhất trong toàn bộ series SHS.
Model này có chiều dài block tiêu chuẩn, mang lại sự cân bằng giữa khả năng chịu tải, độ cứng và chi phí đầu tư. Trong thực tế, khoảng 70–80% các máy CNC router, máy khắc gỗ, máy cắt mica hoặc hệ thống chuyển động thông thường đều có thể sử dụng SHS-C.
Ví dụ, một máy CNC gỗ khổ 1300x2500 mm với tải trọng trung bình thường không cần đến block dài. Việc sử dụng SHS-C giúp tối ưu chi phí nhưng vẫn đảm bảo độ chính xác và tuổi thọ vận hành.
SHS-CM – Khi không gian lắp đặt là ưu tiên hàng đầu
Không phải hệ thống nào cũng có đủ không gian để sử dụng block tiêu chuẩn.
Trong các thiết bị điện tử, máy in công nghiệp, máy dán nhãn hoặc các cơ cấu chuyển động nhỏ gọn, chiều dài block đôi khi là yếu tố quyết định.
SHS-CM được phát triển với chiều dài ngắn hơn SHS-C nhưng vẫn giữ nguyên chiều rộng và chiều cao. Điều này giúp giảm kích thước tổng thể của cụm dẫn hướng, đồng thời vẫn đảm bảo độ chính xác cần thiết.
Tuy nhiên, do số lượng bi tuần hoàn ít hơn nên khả năng chịu tải và chống mô-men của SHS-CM sẽ thấp hơn SHS-C và SHS-LC.
Nếu mục tiêu của bạn là thiết kế nhỏ gọn thay vì tải trọng lớn, SHS-CM sẽ là lựa chọn phù hợp.
SHS-LC – Giải pháp cho tải trọng lớn và độ cứng cao
Đây là model được nhiều nhà sản xuất máy công nghiệp lựa chọn khi cần tăng độ cứng hệ thống.
So với SHS-C, phiên bản SHS-LC có chiều dài block lớn hơn đáng kể. Điều này giúp tăng số lượng bi tiếp xúc với ray, từ đó tăng khả năng chịu tải và giảm biến dạng khi làm việc.
Trong thực tế, SHS-LC thường được lắp trên:
- Máy phay CNC tải nặng
- Máy gia công thép
- Máy cắt plasma khổ lớn
- Robot công nghiệp có cánh tay dài
- Hệ thống nâng hạ tải trọng lớn
Khi máy hoạt động ở tốc độ cao hoặc thường xuyên chịu rung động, SHS-LC sẽ thể hiện ưu thế rõ rệt so với SHS-C.
SHS-LCM – Giải pháp cho những thiết kế đặc biệt
Có những trường hợp kỹ sư cần độ cứng của SHS-LC nhưng lại bị giới hạn bởi không gian lắp đặt.
Ví dụ:
- Máy sản xuất linh kiện điện tử
- Hệ thống pick and place tốc độ cao
- Thiết bị kiểm tra tự động
- Máy đóng gói có kết cấu nhỏ gọn
Khi đó SHS-LCM là giải pháp phù hợp.
Model này giữ được ưu điểm của block dài nhưng được tối ưu về chiều cao, giúp tiết kiệm không gian mà vẫn duy trì khả năng chịu tải và độ ổn định cao.

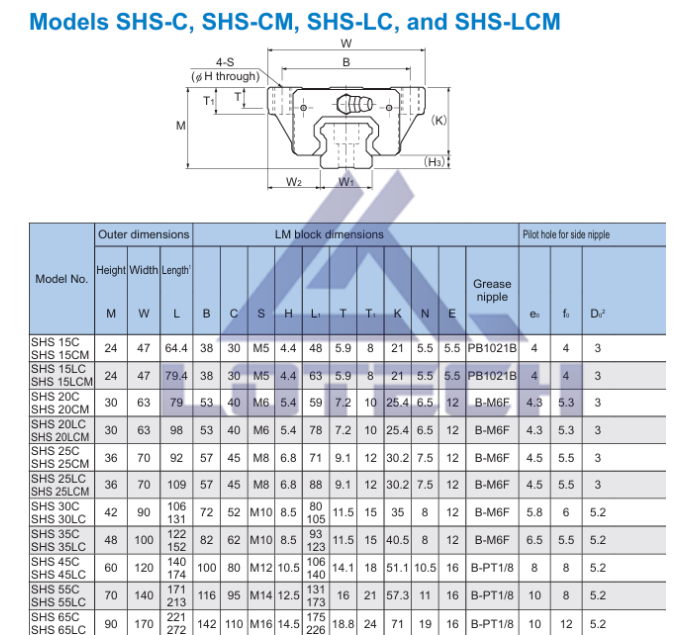

Bảng thông số kỹ thuật cơ bản dòng
Các phiên bản CM, LC và LCM sẽ có chiều dài block khác nhau tùy từng kích thước.
Nên chọn SHS-C hay SHS-LC?
Đây là câu hỏi khách hàng hỏi nhiều nhất.
Nếu máy có tải trọng trung bình, tốc độ không quá cao và cần tối ưu chi phí đầu tư thì SHS-C là lựa chọn hợp lý.
Ngược lại, nếu máy thường xuyên chịu tải lớn, hành trình dài hoặc yêu cầu độ ổn định cao trong thời gian dài, SHS-LC sẽ mang lại hiệu quả tốt hơn nhờ khả năng chống rung và chịu mô-men vượt trội.
Trong khi đó, SHS-CM và SHS-LCM phù hợp hơn với các thiết kế có giới hạn về không gian lắp đặt.
Kết luận
SHS-C, SHS-CM, SHS-LC và SHS-LCM không đơn thuần là các phiên bản khác nhau về kích thước. Mỗi model được phát triển để giải quyết một nhu cầu kỹ thuật cụ thể, từ tối ưu không gian, tăng khả năng chịu tải cho đến nâng cao độ cứng của hệ thống. Việc lựa chọn đúng model ngay từ giai đoạn thiết kế sẽ giúp hệ thống vận hành ổn định hơn, giảm chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ máy móc.
