SHS-V, SHS-VM, SHS-LV, SHS-LVM – Giải Pháp Con Trượt Vuông Tiết Kiệm Không Gian Cho Máy CNC Và Hệ Thống Tự Động Hóa
Trong quá trình thiết kế máy CNC, robot công nghiệp hoặc các hệ thống tự động hóa hiện đại, không phải lúc nào kỹ sư cũng có đủ không gian để sử dụng những dòng con trượt có kích thước lớn. Đặc biệt ở các cụm chuyển động nhỏ gọn, máy điện tử chính xác hoặc các hệ thống có kết cấu hẹp, việc lựa chọn một dòng ray trượt vừa đảm bảo độ cứng vừa tiết kiệm diện tích lắp đặt là yêu cầu rất quan trọng.
Đó cũng là lý do dòng SHS-V, SHS-VM, SHS-LV và SHS-LVM được phát triển. Đây là phiên bản block hẹp của series SHS, sử dụng cùng nguyên lý bi tuần hoàn tiếp xúc bốn hướng nhưng được tối ưu chiều rộng nhằm giảm kích thước tổng thể của hệ thống.
Nhờ thiết kế này, dòng SHS-V không chỉ duy trì độ chính xác cao mà còn giúp các nhà chế tạo máy linh hoạt hơn trong việc bố trí kết cấu cơ khí.
Dòng SHS-V khác gì so với SHS-C?
Nếu đặt hai dòng sản phẩm cạnh nhau, điểm dễ nhận thấy nhất là chiều rộng block.
Trong khi SHS-C sử dụng thiết kế mặt block rộng để tăng diện tích lắp đặt thì SHS-V được thiết kế nhỏ gọn hơn. Điều này giúp tiết kiệm không gian theo phương ngang, đặc biệt phù hợp với các hệ thống có kết cấu hẹp hoặc các cụm trượt đặt sát nhau.
Ví dụ, cùng kích thước ray 25 mm:
- SHS25C có chiều rộng block 70 mm
- SHS25V chỉ có chiều rộng block 48 mm
Sự khác biệt này giúp kỹ sư có thêm không gian cho các cụm cơ khí khác mà vẫn đảm bảo khả năng dẫn hướng chính xác.
Tuy nhiên, do diện tích tiếp xúc nhỏ hơn nên khả năng chịu mô-men của SHS-V sẽ thấp hơn dòng SHS-C cùng kích thước. Vì vậy, việc lựa chọn giữa hai dòng sản phẩm cần dựa trên yêu cầu thực tế của thiết bị.
SHS-V – Giải pháp tiêu chuẩn cho không gian hẹp
SHS-V là phiên bản tiêu chuẩn của dòng block hẹp.
Thiết kế này phù hợp với:
- Máy CNC mini
- Máy laser nhỏ
- Máy sản xuất linh kiện điện tử
- Hệ thống gắp đặt tự động
- Thiết bị kiểm tra sản phẩm
Nhờ kích thước gọn gàng, SHS-V giúp giảm khối lượng cụm chuyển động, từ đó cải thiện khả năng tăng tốc và giảm tải cho động cơ.
Đây là dòng sản phẩm được sử dụng khá nhiều trong ngành điện tử và tự động hóa chính xác.
SHS-VM – Lựa chọn cho các cơ cấu siêu nhỏ gọn
Trong nhiều trường hợp, không gian lắp đặt còn hạn chế hơn nữa.
Khi đó, SHS-VM là lựa chọn phù hợp.
Phiên bản VM có chiều dài block ngắn hơn SHS-V, giúp giảm kích thước tổng thể của cụm dẫn hướng. Model này thường xuất hiện trên:
- Máy dán nhãn
- Máy in công nghiệp
- Thiết bị y tế
- Máy đóng gói tốc độ cao
Mặc dù khả năng chịu tải thấp hơn các phiên bản dài nhưng SHS-VM lại mang đến lợi thế lớn về không gian và trọng lượng.
SHS-LV – Khi cần độ cứng cao hơn
Một số ứng dụng yêu cầu hệ thống dẫn hướng phải làm việc liên tục ở tốc độ cao hoặc mang tải trọng lớn hơn.
Trong trường hợp đó, SHS-LV là lựa chọn đáng cân nhắc.
So với SHS-V, model LV được tăng chiều dài block nhằm tăng số lượng bi tiếp xúc với ray. Điều này mang lại nhiều lợi ích:
- Tăng khả năng chịu tải
- Tăng độ cứng hệ thống
- Giảm rung động
- Nâng cao độ ổn định
SHS-LV thường được sử dụng trên các máy CNC chính xác, hệ thống robot hoặc các cơ cấu chuyển động yêu cầu độ ổn định cao trong thời gian dài.

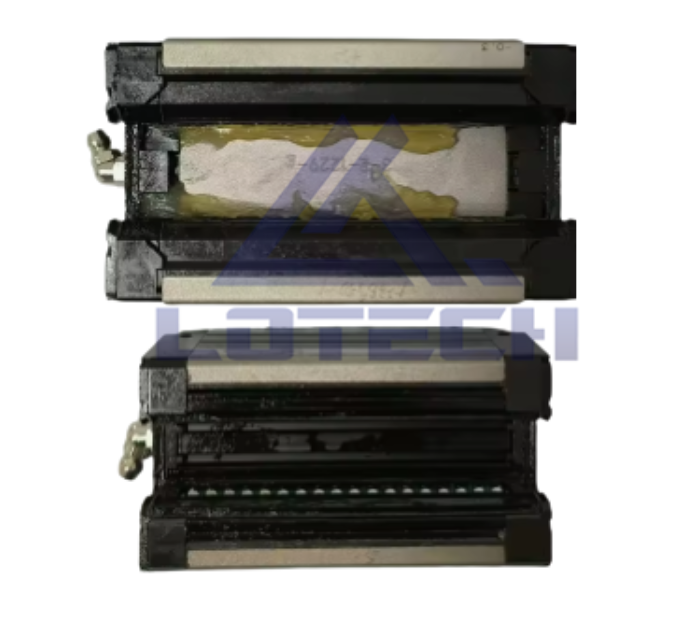

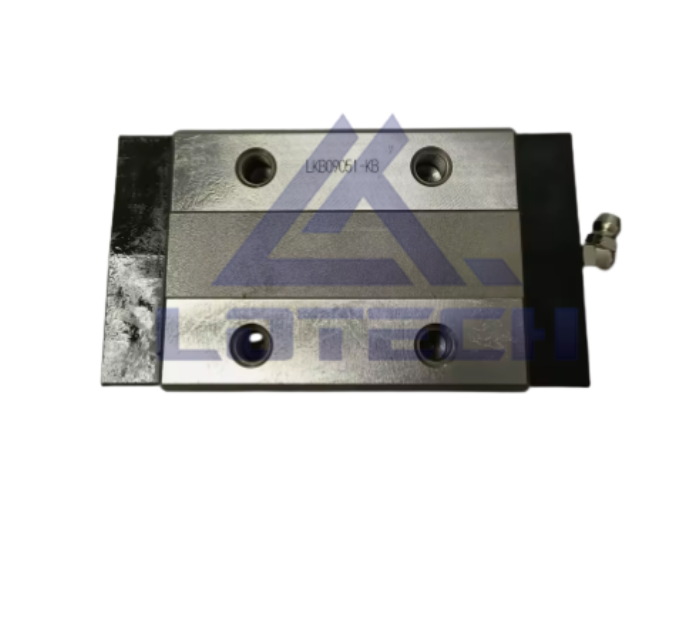

SHS-LVM – Kết hợp giữa độ cứng và thiết kế nhỏ gọn
Đây là phiên bản được nhiều nhà thiết kế máy đánh giá cao.
SHS-LVM kết hợp ưu điểm của block dài và thiết kế hẹp. Nhờ đó, sản phẩm vừa duy trì khả năng chịu tải tốt vừa không chiếm quá nhiều không gian lắp đặt.
Dòng sản phẩm này thường được lựa chọn cho:
- Máy SMT
- Robot gắp linh kiện điện tử
- Máy kiểm tra tự động
- Thiết bị bán dẫn
- Hệ thống tự động hóa chính xác cao
Trong các ứng dụng này, việc tiết kiệm từng cm không gian lắp đặt có thể tạo ra sự khác biệt rất lớn trong thiết kế tổng thể.

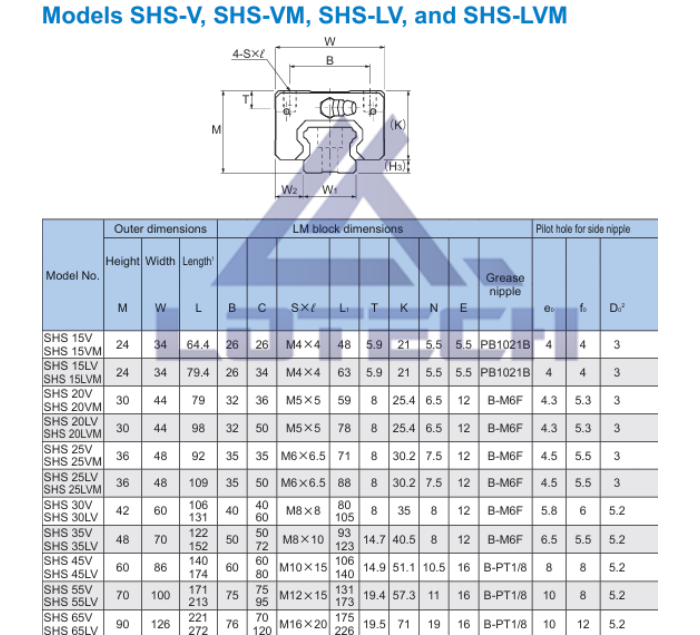

Thông số kỹ thuật cơ bản dòng SHS-V
Dòng SHS-V được sản xuất từ kích thước 15 đến 65 nhằm đáp ứng đa dạng nhu cầu sử dụng.
Các phiên bản VM, LV và LVM sẽ có chiều dài block thay đổi tùy từng model.
Nên chọn SHS-V hay SHS-LV?
Nếu máy có tải trọng trung bình, yêu cầu nhỏ gọn và cần tối ưu chi phí thì SHS-V là lựa chọn phù hợp.
Ngược lại, nếu hệ thống hoạt động liên tục, mang tải lớn hoặc yêu cầu độ cứng cao hơn thì SHS-LV sẽ cho hiệu quả tốt hơn nhờ số lượng bi tuần hoàn nhiều hơn và khả năng chống rung tốt hơn.
Đối với những thiết bị bị giới hạn không gian nhưng vẫn yêu cầu độ ổn định cao, SHS-LVM thường là giải pháp tối ưu nhất.
Kết luận
SHS-V, SHS-VM, SHS-LV và SHS-LVM là những dòng con trượt vuông được thiết kế dành cho các hệ thống cần tối ưu không gian lắp đặt nhưng vẫn đảm bảo độ chính xác và độ ổn định cao. Với nhiều lựa chọn từ block tiêu chuẩn, block ngắn đến block dài chịu tải lớn, dòng SHS-V đáp ứng tốt từ các thiết bị điện tử nhỏ gọn cho đến các hệ thống tự động hóa công nghiệp hiện đại. Việc lựa chọn đúng model không chỉ giúp nâng cao hiệu suất vận hành mà còn góp phần kéo dài tuổi thọ cho toàn bộ hệ thống máy móc.
